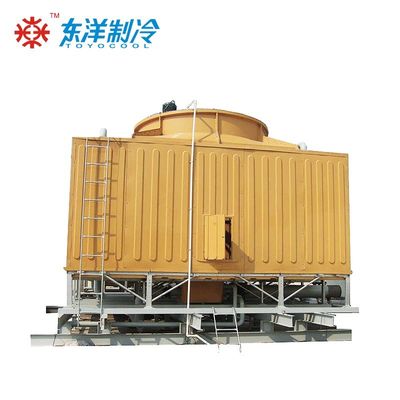

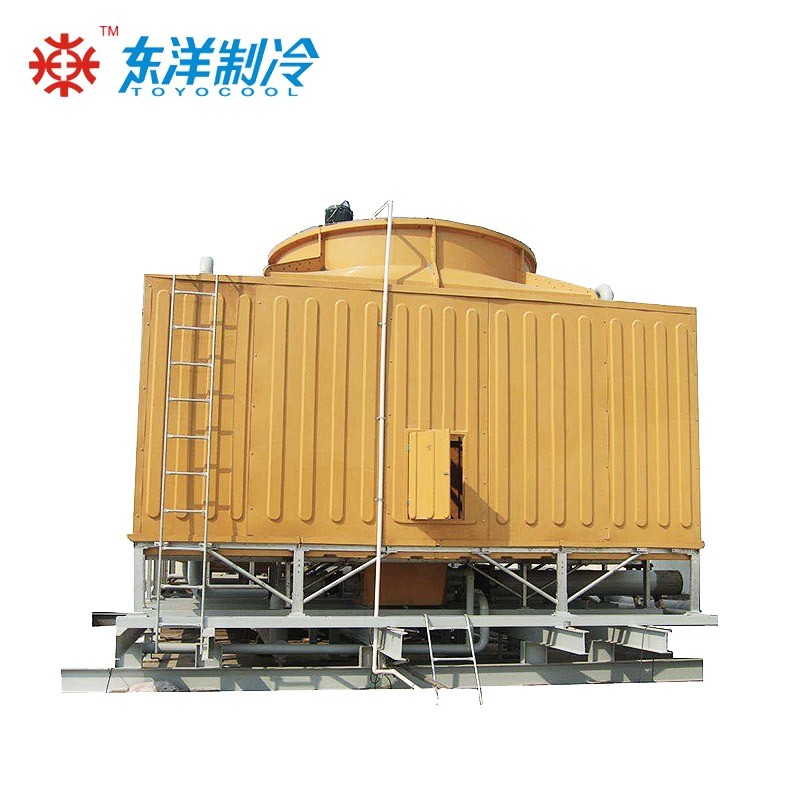

ऊर्जा की बचत पानी शीतलन टॉवर बड़े शीतलन टॉवर प्रणाली वर्ग

टोयो शीतलन टॉवर डिजाइन उन्नत, ठोस

नए सीएडी/सीएएम (उत्पादन प्रक्रिया सॉफ्टवेयर) का उपयोग करते हुए शीतलन टॉवर का समग्र संरचनात्मक डिजाइन, उदार रेखाओं की उपस्थिति, उच्च श्रेणी,बहु-टेबल संयोजन (ऊर्जा की बचत के उद्देश्य को प्राप्त करने के लिए एक ही रन हो सकता है) स्थान बचाने के लिए, समग्र संरचना ठोस और स्थिर, अच्छी कठोरता, 12 तूफान, 8 भूकंप प्रतिरोध, बर्फ भार 200kg/m2इसके अलावा टॉवर एक पैटर्न स्टील प्लेट रखरखाव चैनल और शीतलन टॉवर के साथ सुस्पष्ट रूप से चिह्नित के साथ सुसज्जित है, रखरखाव बहुत सुविधाजनक और सुरक्षित है।

इस्पात ब्रैकेट:

राष्ट्रीय मानक Q195, Q235 स्टील प्लेट झुकने और बनाने के उत्पादन, ब्रिटिश बीएस ENISO 1461 के अनुसार सतह संक्षारण विरोधी के टावर शरीर का चयनः1999 मानक गर्म डुबकी जस्ती उपचार ऑक्सीकरण की डिग्री को कम करेगा, मजबूत और टिकाऊ।

ग्लास फाइबर का खोल:

गति वापसी संक्रमण ऊर्जा बचत पवन टरबाइन का उपयोग करने के लिए डिज़ाइन किया गया, गतिज ऊर्जा वसूली दर 30% से अधिक, प्रशंसक पूर्ण दबाव को कम, मोटर शक्ति को कम,ऊर्जा की बचत और कम खपत के उद्देश्य को प्राप्त करने के लिए.

पानी की सवारी खोल और चेसिस मुख्य सामग्री का उपयोग एसिड, क्षार और संक्षारण प्रतिरोधी उच्च ग्रेड ग्लास फाइबर प्रबलित प्लास्टिक, बेहतर तन्यता शक्ति और प्रवाहकीय इन्सुलेशन को रोकने के लिए किया जाता है,प्राकृतिक कारकों का प्रतिरोध, पराबैंगनी किरणों और रासायनिक क्षरण, हमेशा की तरह नया, 20 साल के लिए फीका बिना लौ retardant, लंबी सेवा जीवन।मालिक की आवश्यकताओं के पूर्ण अनुपालन में.

सबसे कम शोर, सबसे कम लागत

प्रशंसक:

उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु का चयन नए बड़े तार चाप शीतलन टॉवर विशेष पंखे, बड़ी हवा की मात्रा, कम शोर, हल्के वजन।8-स्तरीय उच्च आसंजन छिड़काव विरोधी संक्षारण उपचार की सतह परत, विरोधी संक्षारण, विरोधी ऑक्सीकरण। विभिन्न आवश्यकताओं को पूरा करने के लिए समायोज्य ब्लेड कोण, सरल स्थापना और रखरखाव। प्रशंसक ब्लेड की संख्या 4 नहीं है,और ब्लेडों को संयोजित किया जा सकता है और आसानी से अलग किया जा सकता है;

पंखे की स्थापना विधि उलटा ठंडा टॉवर शोर 3-5dB (ए) और कम किरण सीमा अंतरिक्ष से ऊपर हवा आउटलेट को कम कर सकते हैं।

मोटर:

विश्व प्रसिद्ध ब्रांड एबीबी पूरी तरह से संलग्न विशेष शीतलन टॉवर मोटर, सुरक्षा स्तर आईपी 55, इन्सुलेशन स्तर एफ वर्ग, दस से अधिक वर्षों का उपयोग करके, उत्कृष्ट प्रदर्शन, उच्च दक्षता,कम शोर, कम ऊर्जा की खपत।

अच्छा गर्मी अपव्यय, कम जल बहाव

भरनेवालाः

उच्च गुणवत्ता वाली पॉलीविनाइल क्लोराइड (पीवीसी) सामग्री का चयन, वैक्यूम वैक्यूम मोल्डिंग, सामग्री की ताकत और लचीलापन, पराबैंगनी प्रतिरोध, आसानी से भंगुर नहीं, कोई छिद्रहीनता नहीं,कोई बुलबुले नहीं, स्पष्ट अशुद्धियों और खराब रूप से बिखरे सहायक सामग्रियों के बिना, तेल की सतह, कोई कष्टप्रद गंध, पर्यावरण संरक्षण, लौ retardant, विरोधी उम्र बढ़ने लंबे जीवन है। और पैटर्न एक अद्वितीय "वी" तरंग आकार twill डिजाइन को अपनाता है,जो टावर में पानी और शीतलन हवा के बीच संपर्क समय को प्रभावी ढंग से बढ़ा सकता है, हवा का प्रतिरोध छोटा है, अच्छी हाइड्रोफिलिसिटी, उच्च शीतलन दक्षता। अंत में शहद का पानी एकत्र करने वाला उपकरण पानी के प्रवाह के मात्रा के 0.01% तक पानी के नुकसान को कम करता है।(कामकाजी पानी का तापमान -50 °C ~ 58 °C.5 °C, इस मान से अधिक, कृपया पी.पी सामग्री उच्च तापमान भराव चुनें) ।

समान जल वितरण, आसान रखरखाव, भराव शीट में अच्छी थर्मल विशेषताएं और प्रतिरोध विशेषताएं हैं,ठंडा टॉवर गर्मी विनिमय और प्रवाह क्षेत्र डिजाइन आवश्यकताओं को पूरी तरह से पूरा कर सकते हैंभरने का फ्रेम और सीढ़ी गर्म जस्ती पाइप से बने होते हैं।

जल वितरण प्रणाली:

विनिर्माण के वर्षों के अनुभव के साथ संयुक्त, अंतरराष्ट्रीय शीतलन टॉवर उद्योग के नवीनतम डिजाइन सिद्धांत के अनुसार,"टोयो" ब्रांड के शीतलन टॉवर में छिड़काव बेसिन और पूल प्रकार का पानी वितरण है, जो टावर में कम पानी का दबाव है, ऊर्जा की बचत, यहां तक कि छिड़काव, और कोई चलती भागों.अधिक सुविधाजनक रखरखाव के लिए टावर के बीच में रखरखाव चैनलों से लैस है.

संक्षारण प्रतिरोध, लंबा जीवन

बाहरी रिसीवर भागों के एल्यूमीनियम केबल जंक्शनः

विशेष एल्यूमीनियम मिश्र धातु सामग्री का चयन, बेहतर कठोरता और शक्ति के साथ, हल्के वजन, बाहरी रिसीवर स्थापित करने के लिए आसान; केबल ट्यूब इंटरफ़ेस उच्च सील, बारज बल एकरूपता;8 उच्च आसंजन छिड़काव विरोधी जंग उपचार करने के लिए सतह परतक्षरण और ऑक्सीकरण प्रतिरोध।

पर्यावरण तापमान की स्थितियों का उपयोग प्रतिबंधित नहीं हैः

उच्च तापमान या अपशिष्ट जल वातावरणः

पानी का तापमान 58.5 °C से अधिक, पीएच मूल्य 6-8 से अधिक है जिसमें मजबूत एसिड और क्षार होते हैं और पानी की गुणवत्ता 5000mg/L से अधिक होती है।जिसमें तेल (तरा) 10 मिलीग्राम/एल से अधिक हो या 5 मिमी से अधिक व्यास के यांत्रिक अशुद्धियाँ हों, विशेष डिजाइन और उत्पादन की आवश्यकता है।

निम्न तापमान वातावरणः

सर्दियों के कम तापमान वाले बर्फ के वातावरण का निर्बाध उपयोग प्रस्तावित किया जाना चाहिए, विशेष रूप से इलेक्ट्रिक हीटर और शॉवर डिफ्लेक्टर रिंग जोड़ने के लिए डिज़ाइन किया जा सकता है,बर्फ से बचने के लिए लोवर में पानी न बहने दें.

क्रॉस-फ्लो (RT) पानी टन दोनों तरफ हवा वर्ग शीतलन टॉवर के फायदे मेंः

बहुत कम शोर

क्रॉस-फ्लो कूलिंग टॉवर का शोर मुख्य रूप से दो प्रकार में विभाजित हैः

पहलाः हवा का शोर

हम उपचार कार्यक्रम लेते हैं

परीक्षण और उपयोगकर्ता के साथ साइट पर परीक्षण और तुलना की एक लंबी अवधि के बाद, डिवीजन ने एल्यूमीनियम मिश्र धातु के व्यापक प्रशंसक ब्लेड का विकास किया,कम से कम 3Db कम एक ही विनिर्देशों की तुलना में बड़े तार चाप शीतलन टॉवर प्रशंसक शोर;;

बी घरेलू प्रसिद्ध ब्रांड एबीबी उच्च दक्षता और कम शोर प्रकार पूरी तरह से संलग्न शीतलन टॉवर विशेष मोटर, आयातित बेल्ट (उच्च तापमान प्रतिरोध,पहनने के प्रतिरोध) और कारखाने ट्रांसमिशन भाग के गतिशील, स्थैतिक संतुलन उपचार, कम से कम शोर को नियंत्रित करने में सक्षम होगा;

C: ट्रांसमिशन भाग कम गति वाले ट्रांसमिशन से सुसज्जित है ताकि शोर को और कम किया जा सके।

दूसरा प्रकार: जल शोर

हम उपचार कार्यक्रम को

एक छिड़काव बेसिन जिसमें छिड़काव बेसिन के अंदर पानी में पाइपलाइन के शोर को सील करने के लिए एक कवर प्लेट हो;

B छिड़काव यंत्र के ऊपरी नियंत्रण: छिड़काव यंत्र के बेसिन से लेकर 180 मिमी की पानी की बूंद की ऊँचाई तक भरने वाले यंत्र तक, टावर में सील ग्लास स्टील प्लेट से घिरा हुआ;

C पानी को भिगोने के लिए निचले नियंत्रणः भरने वाला लगभग 50 मिमी की पानी संग्रह बेसिन की गहराई में डाला जाता है, पानी गिरने की आवाज नहीं निकलती है;

D स्वयंचलित फ्लोट वाल्व रिफिलिंग डिवाइस से लैस है, ताकि बेसिन में ठंडा पानी शोर से बाहर पंप न हो;

ई हवा के प्रवेश के लटकन की स्थापना के चारों ओर हवा खंड में, टॉवर में पानी गिरने की ध्वनि के भरने → पानी संग्रह बेसिन को नियंत्रित कर सकते हैं;

तैरता हुआ पानी बहुत कम है:

टोयो ब्रांड कूलिंग टॉवर चाहे वह काउंटर-फ्लो हो या क्रॉस-फ्लो फ्लोटिंग पानी का नुकसान बहुत कम है, हम कार्यक्रम को मानते हैं।

एक ड्राइव भाग कम गति वाली मोटर से सुसज्जित है।

B छिड़काव प्रणाली कनेक्शन पोर्ट पूरी तरह से सील है;

C स्वयं मधुमक्खी के घोंघे जैसा जल संग्रहण यंत्र के दोनों ओर भरने वाला छोर;

घ. शीसे के फाइबर से प्रबलित प्लास्टिक के खोल के कनेक्शन पक्ष को अच्छी तरह से सील करना और यदि आवश्यक हो तो सीलेंट जोड़ना।

ई हवा के प्रवेश द्वार के चारों ओर हवा के प्रवेश द्वारों की स्थापना, टावर में पानी की बूंदों के नुकसान को नियंत्रित करना;

F जल संग्रह बेसिन एक अतिप्रवाह उपकरण से सुसज्जित है, जब प्रवाह दर या पानी की भरपाई बहुत बड़ी है, तो इसे बाहर से भरने की अनुमति नहीं दी जाएगी;
